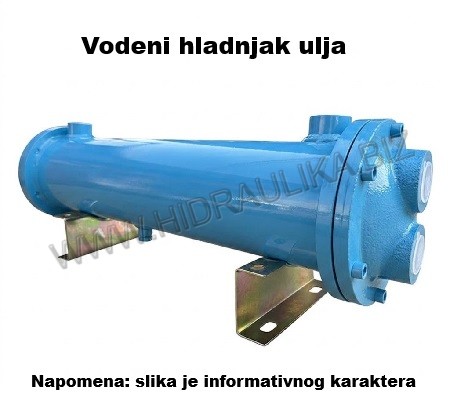

Hidraulični hladnjak ulja HB-100 (Vodno hlađenje) – Pouzdano rešenje za veće sisteme

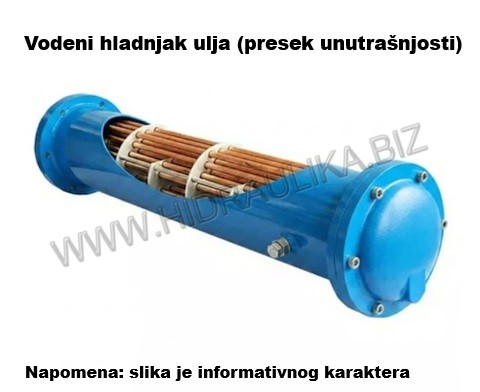

Povećajte efikasnost i zaštitite svoje hidraulične instalacije od pregrevanja. Hidraulični vodeni hladnjak ulja HB-100 je robusni cevni razmenjivač toplote (Shell & Tube) namenjen stabilnom i kontinualnom hlađenju sistema sa većim protokom ulja pomoću vode.
Zahvaljujući proširenom telu prečnika 114 mm, ovaj model pruža znatno veću površinu za razmenu toplote, što ga čini idealnim izborom za industrijske prese, mašine za brizganje plastike i teške hidraulične agregate.

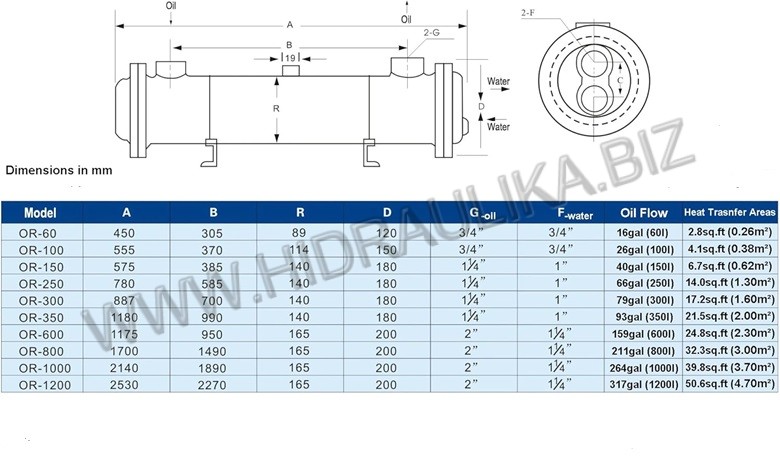

Tehničke specifikacije
| Karakteristika |
Detalji specifikacije |
| Model |
HB-100 |
| Tip razmenjivača |
Cevni (Shell & Tube) vodeni hladnjak |
| Maksimalni protok ulja |
Do 100 L/min |
| Maksimalni radni pritisak |
Do 10 bara |
| Prečnik tela (Fi) |
cca 114 mm |
| Priključak za ulje |
G 3/4" (standardni navoj) |
| Priključak za vodu |
G 3/4" (standardni navoj) |
| Radni medijum |
Hidraulično ulje, mašinsko ulje, emulzije |
| Stanje |
Novo / Nekorišćeno |
📦 Sadržaj paketa
- 1x Hidraulični hladnjak ulja HB-100
- Podesive stope za ugradnju
Osigurajte stabilnost i dugovečnost vaših mašina već danas!
🛠️ Uputstvo za montažu i povezivanje hladnjaka HB-100
Model HB-100 zahteva stabilno fiksiranje zbog svojih dimenzija (prečnik cca 114 mm). Pravilna ugradnja cevnog vodenog hladnjaka ključna je za dug vek trajanja sistema. Pratite sledeće korake profesionalnih majstora:
1. Smer protoka (Kontratok je obavezan)
Da bi hladnjak radio punim kapacitetom, ulje i voda must teći u suprotnim smerovima (kontratok). Povežite sistem tako da fluidi ulaze na suprotnim krajevima hladnjaka. Na ovaj način postižete i do 30% bolji efekat hlađenja nego kod istosmernog protoka.
2. Montaža i fleksibilne veze
Rotirajuće stope: Prednost ovog modela su podesive stope koje možete rotirati oko tela hladnjaka. Prilagodite ih pod željenim uglom za najlakši pristup priključcima na mašini ili rezervoaru.
Koristite fleksibilna creva: Zbog većih pritisaka i vibracija u sistemima do 100 L/min, uvek se preporučuje povezivanje preko fleksibilnih creva kako bi se izbeglo naprezanje G 3/4" navoja i unutrašnjih cevi.
3. Pravilno zaptivanje navoja (G 3/4")
Za priključke koristite isključivo namensku teflon traku ili zaptivnu tečnost (lepak za navoje) koja je otporna na hidraulična ulja i povišene temperature. Izbegavajte upotrebu kudelje jer njena vlakna mogu dospeti u ulje i blokirati osetljive ventile na mašini.
4. Prvo puštanje u rad
Prilikom startovanja sistema, obavezno prvo pustite protok rashladne vode, a tek nakon toga uključite hidrauličnu pumpu.
Proverite spojeve u prvih 15 minuta rada pod opterećenjem kako biste bili sigurni da nema mikro-curenja fluida pod pritiskom (maksimalni radni pritisak je do 10 bara).
💡 Zlatni savet za održavanje: Veći prečnik tela znači i veći protok, ali i više prostora za taloženje kamenca ako koristite tvrdu vodu. Kada primetite slabije hlađenje nakon nekog vremena, dovoljno je skinuti bočne poklopce modela HB-100 i proispirati unutrašnje cevi blagim sredstvom za uklanjanje kamenca.
